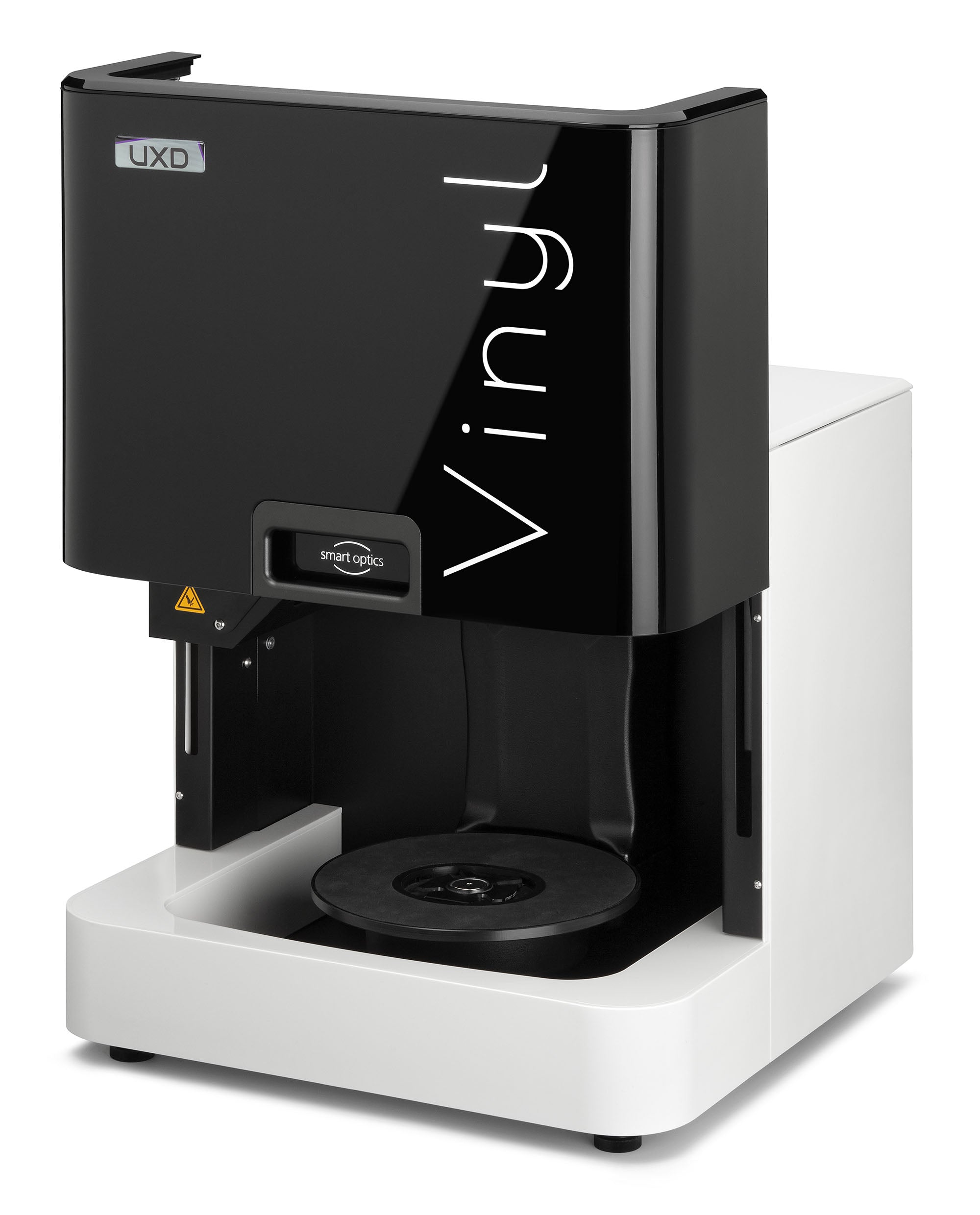

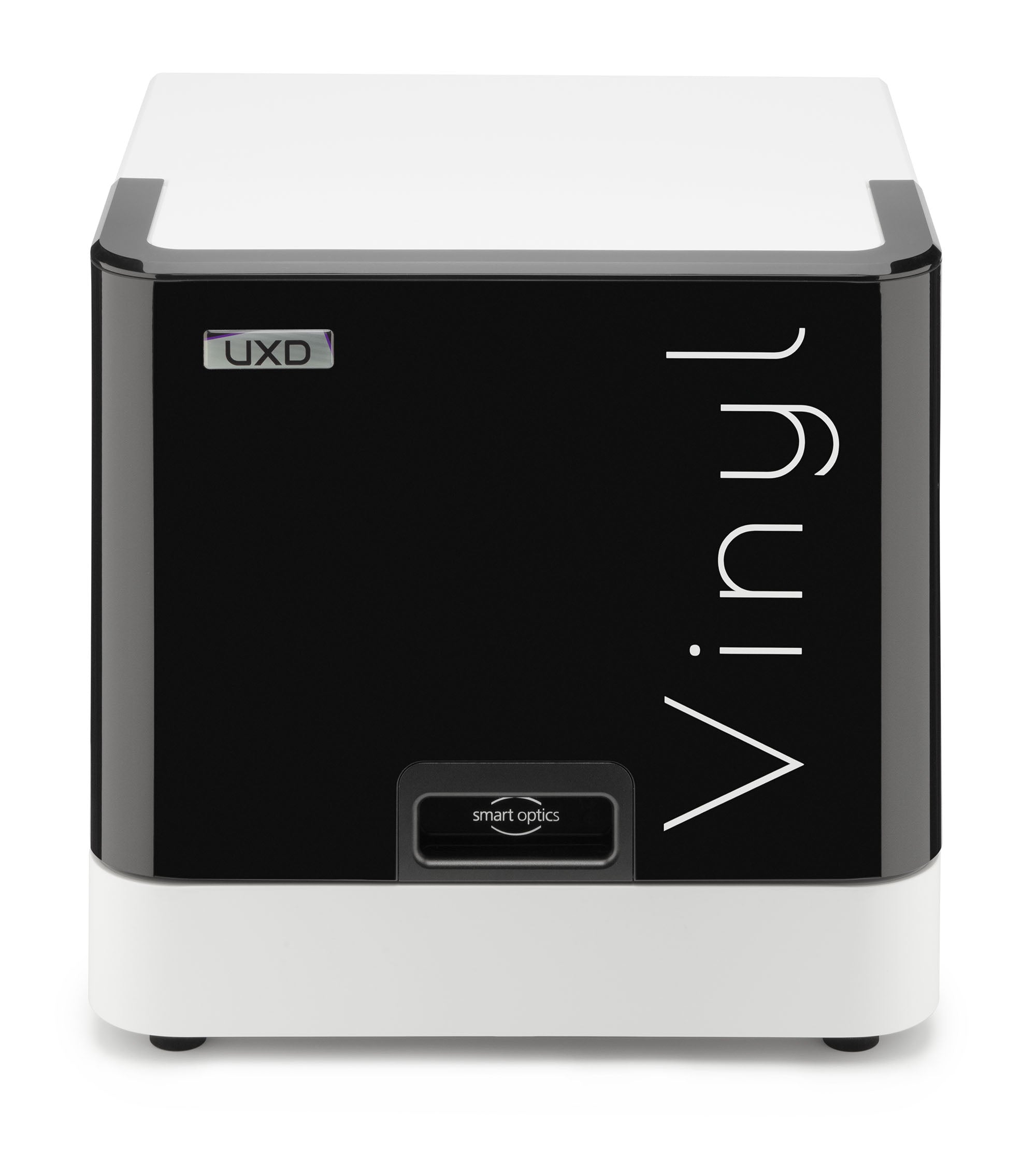

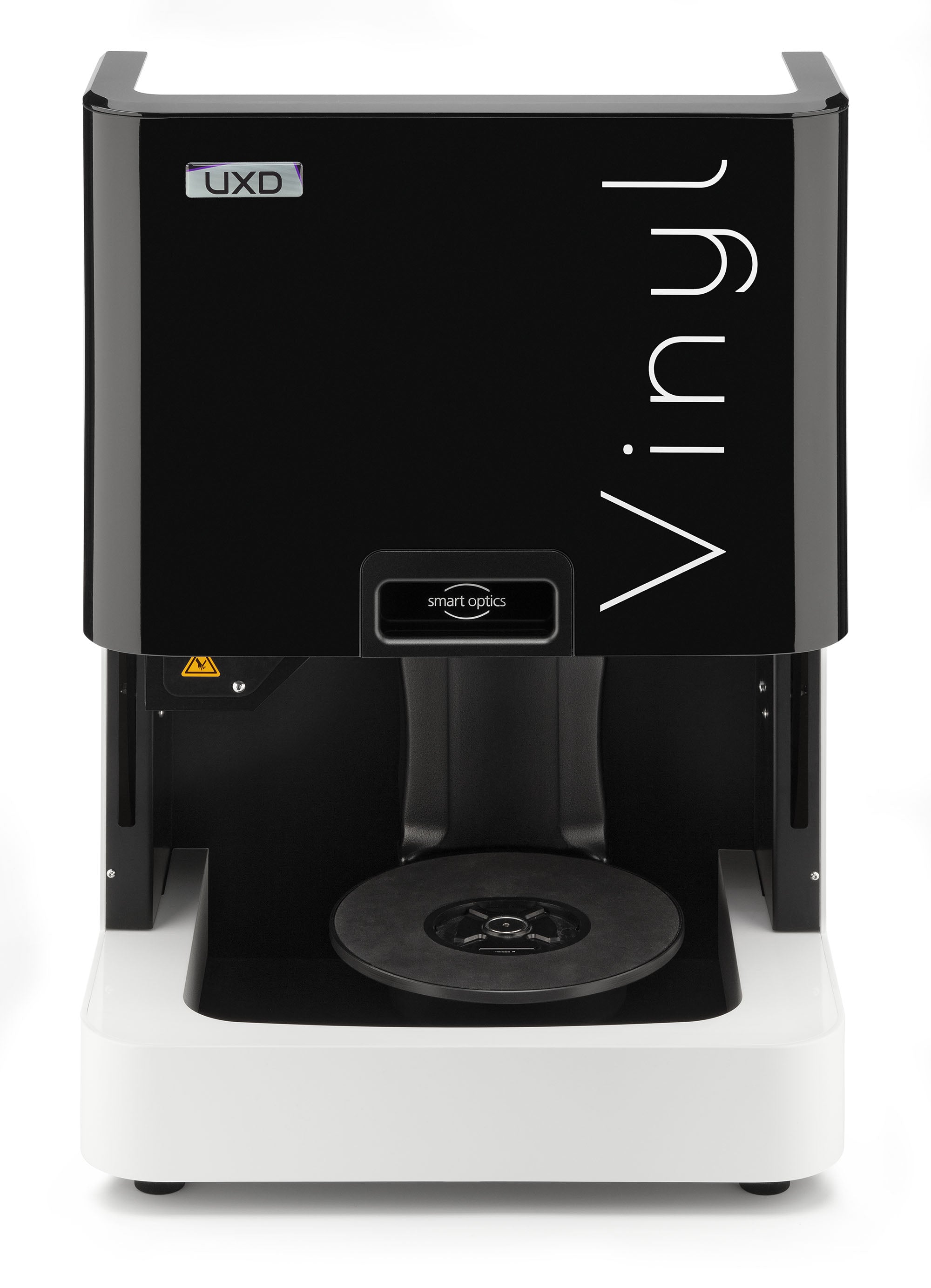

3D Scanner Vinyll UXD
Warum Vinyl UXD?
Der Vinyl UXD ist der leistungsstärkste Scanner der Vinyl-Serie. Vier Kameras und ein weiterentwickelter 3D-Sensor liefern hochpräzise Daten; dank UX-Modul projiziert der Scanner Workflow-Icons direkt auf die Systemplatte – Sie starten Aktionen per Handgeste, nahezu autark vom PC. Zwischen LR- und HR-Modus wählen Sie je nach Fall Geschwindigkeit oder maximale Detailtiefe.
- Präzision: 4 µm nach ISO 12836
- Kameras: 4 insgesamt – 2× 3,2 MP und 2× 1,0 MP
- Lichtquelle/Technologie: Blue-Light-LED, Streifenlicht-Triangulation

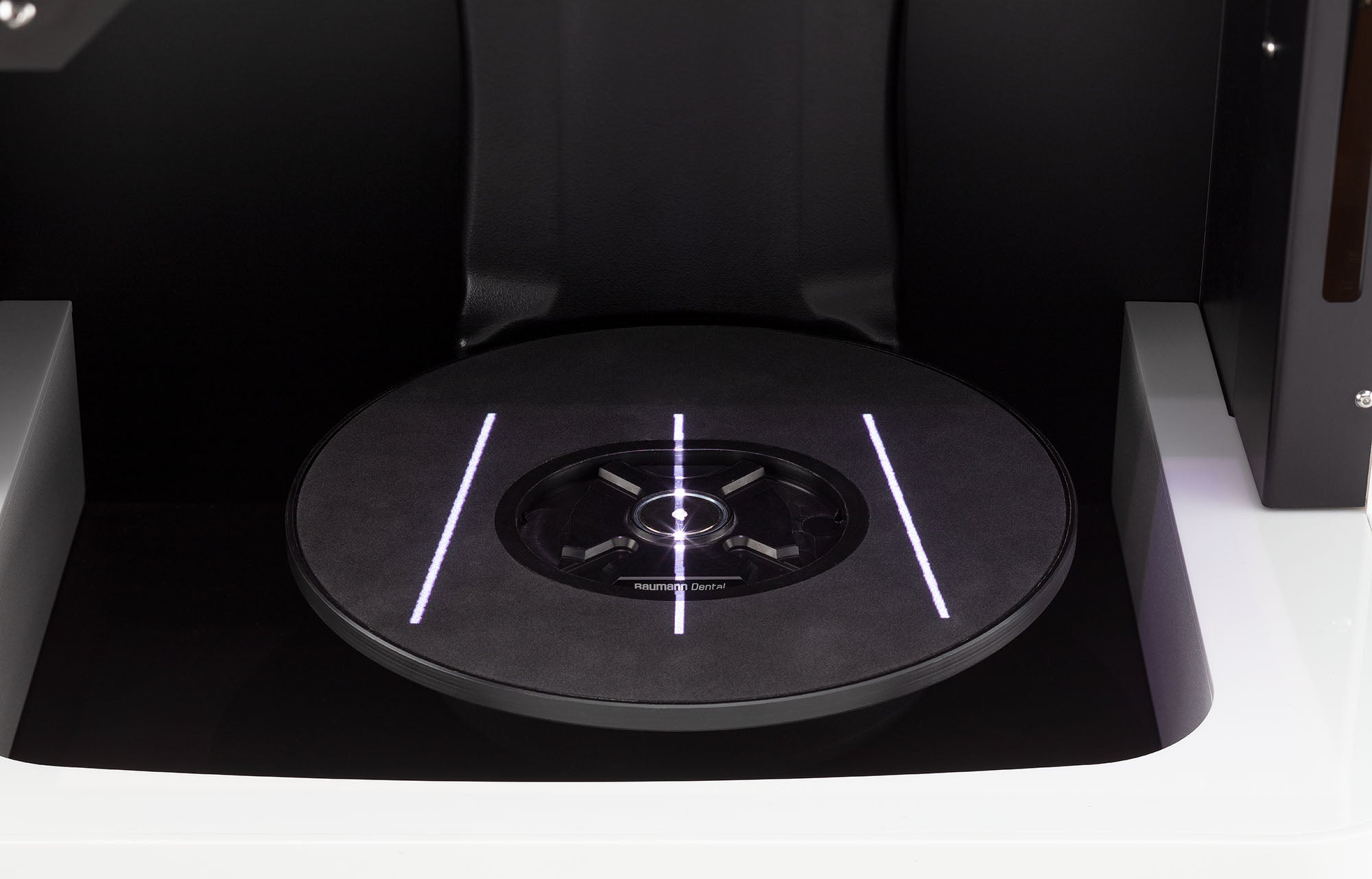

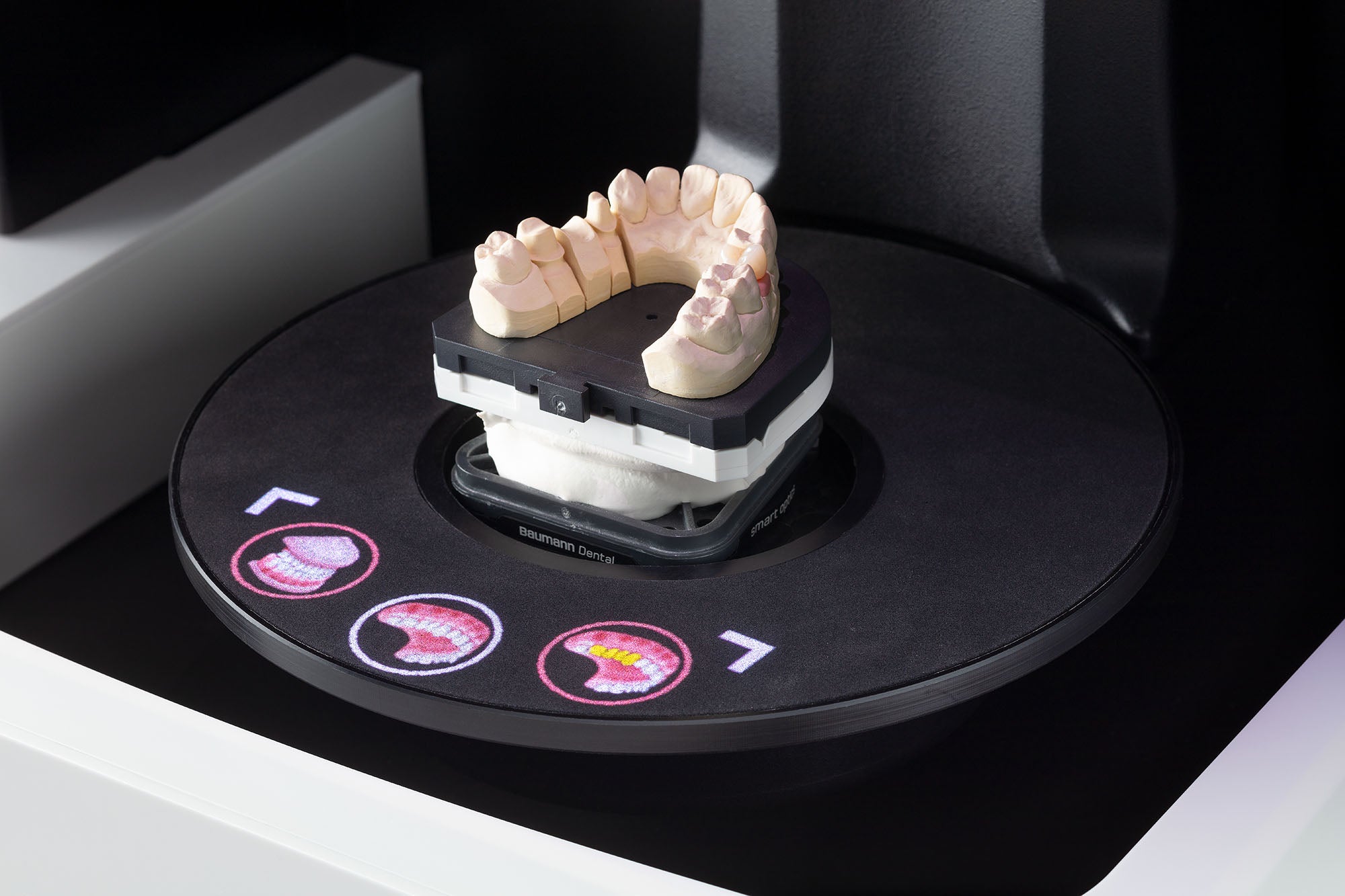

- UX-Modul: Projektor & Gestensteuerung, visuelle Hilfen auf System-/Universalplatte
- Workflow: KI-gestützte Z-Achsen-Positionierung, Touchscreen, große Systemplatte
- Formate: STL, PLY – nahtlos mit exocad®
Durch selektive Kameramodi erhalten Sie wahlweise volle Scanabdeckung oder zeitsparend reduzierte Datensätze – ganz nach Indikation.
Messzeiten (Richtwerte)
| Indikation | Modus | Scannen | Matching | Gesamt |
|---|---|---|---|---|
| Vollkiefer | 1 Kamera, LR | 12 s | 10 s | 22 s |
| Vollkiefer | 2 Kameras, HR | 12 s | 12 s | 24 s |
| Einzelstumpf | 1 Kamera, LR | 25 s | 6 s | 31 s |
| Einzelstumpf | 2 Kameras, HR | 26 s | 14 s | 40 s |
| 3-gliedrige Brücke | 1 Kamera, LR | 40 s | 15 s | 55 s |
| 3-gliedrige Brücke | 2 Kameras, HR | 45 s | 31 s | 76 s |
Typische Anwendungen
- Mehrspannige Implantatfälle, Stege

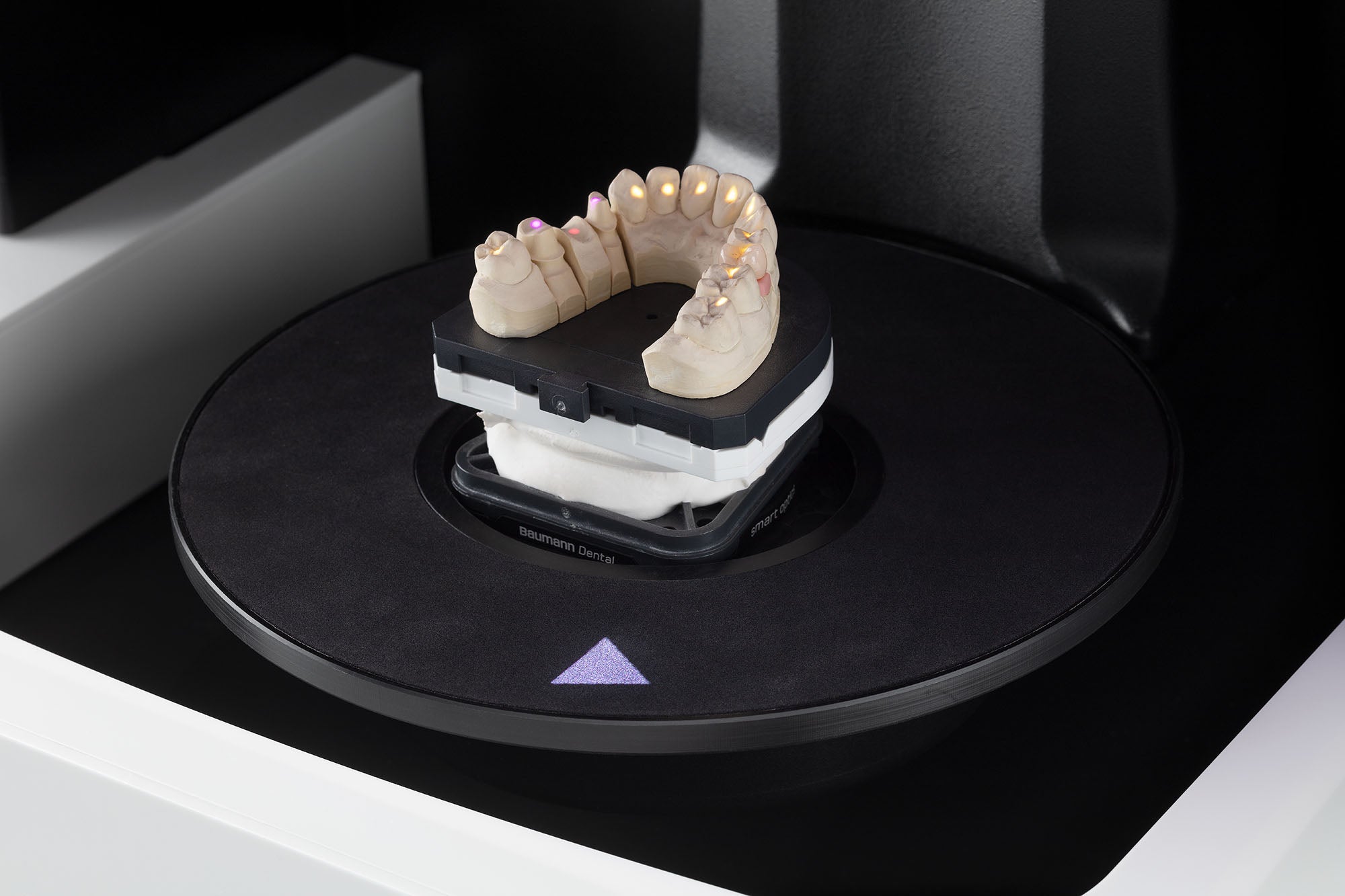

- Kronen/Brücken, Modelle, Bissnahmen
- Abdrücke inkl. Triple Tray®

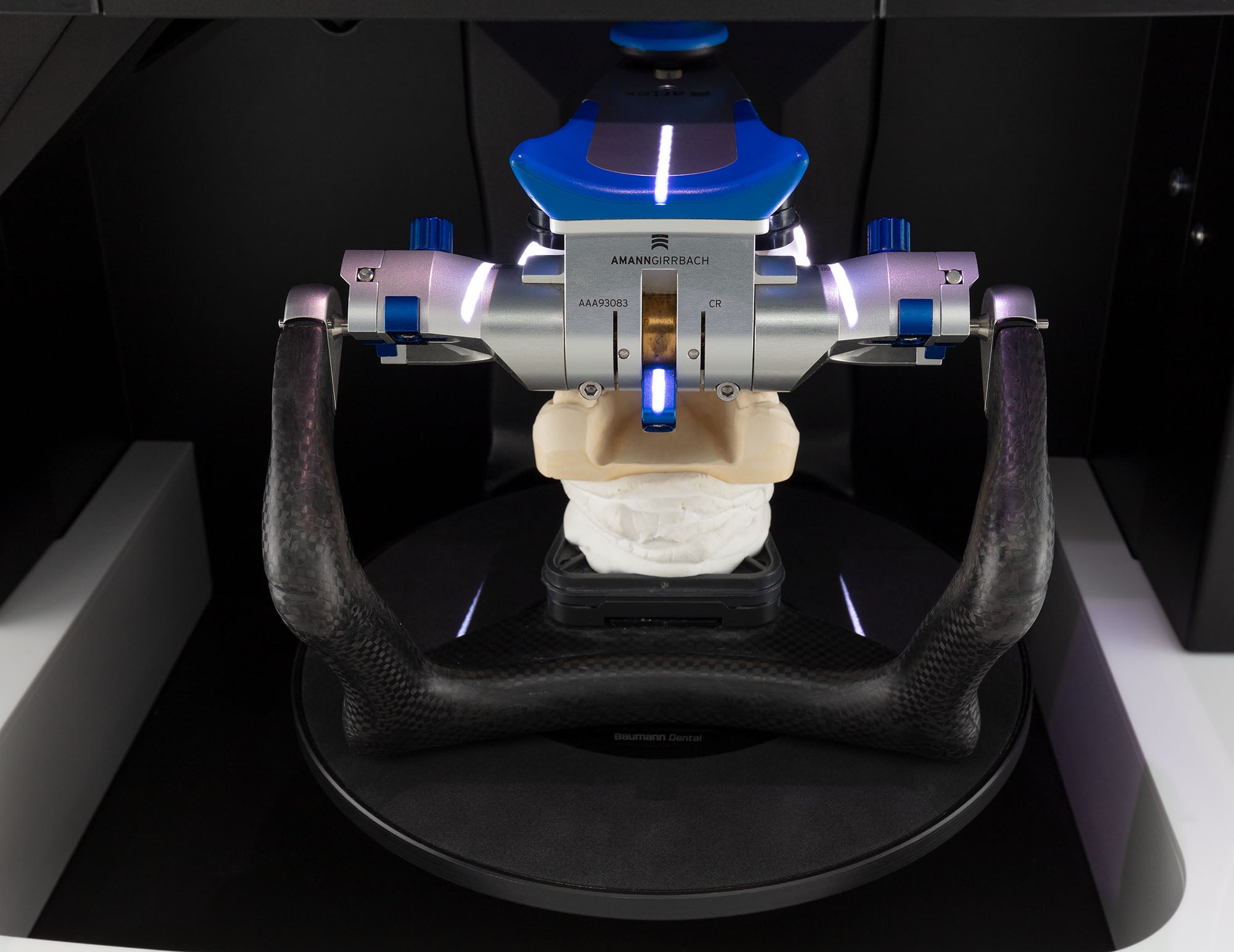

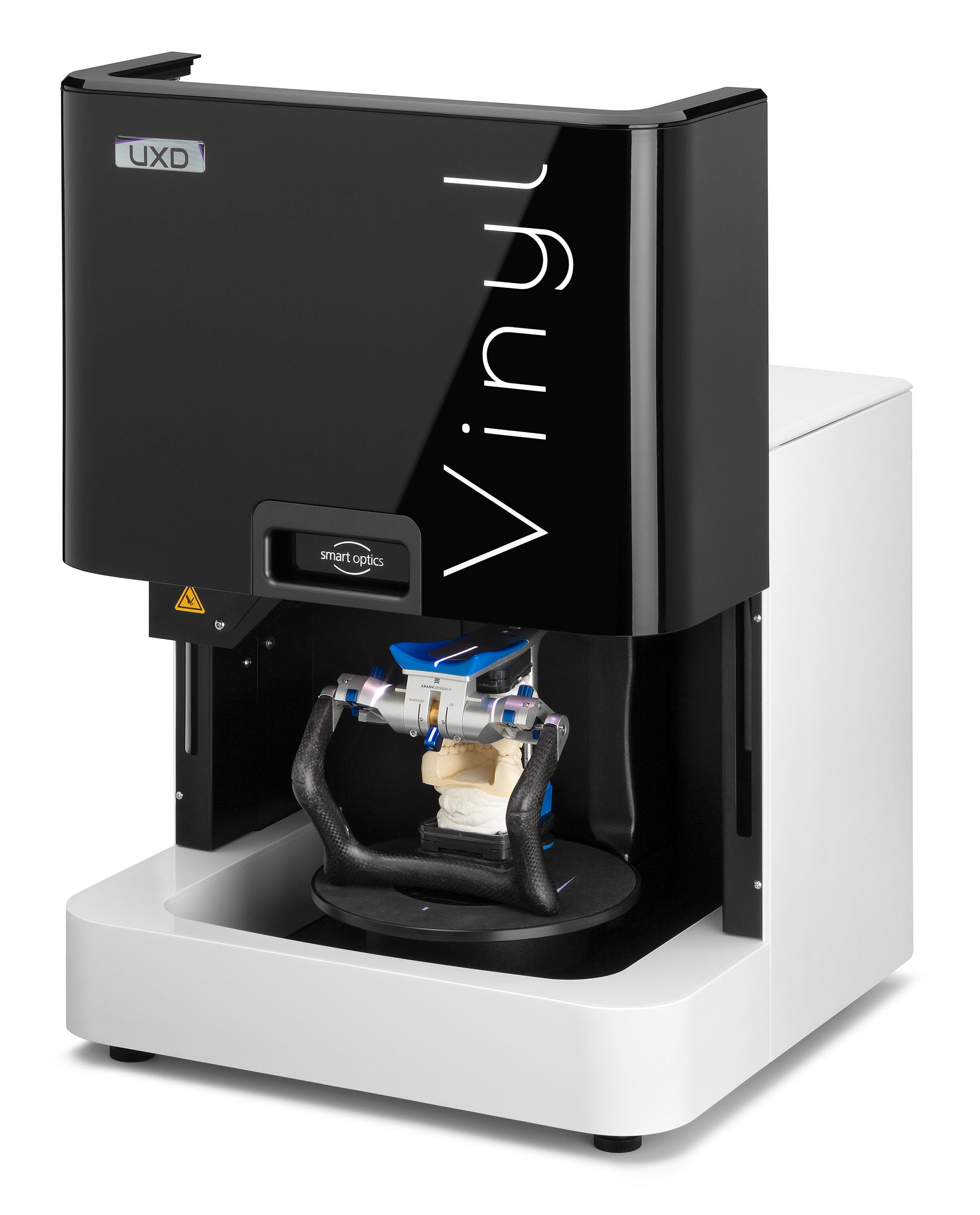

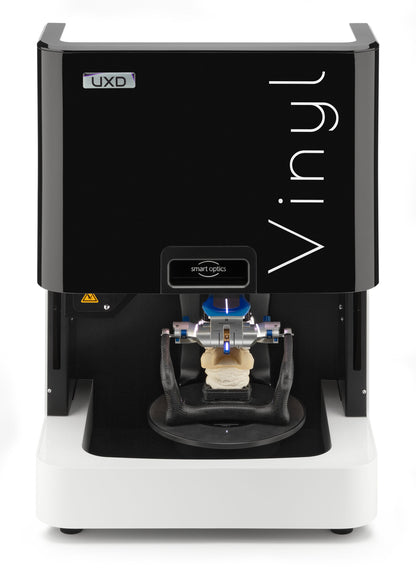

- Artikulatorscan (XL-Systemplatte)
| Anzahl Kameras | 4 (2× 3,2 MP, 2× 1,0 MP) |
| Anzahl Projektoren | 3 |
| Genauigkeit (ISO 12836) | 4 µm |
| Lichtquelle | Blue-Light-LED |
| Messtechnik | Streifenlicht-Triangulation |
| Messfeld (X×Y×Z) | Kamera 1: 80×60×82 mm; Kamera 2: 88×63×82 mm |
| Ausgangsformate | STL, PLY |
| Abmessungen (B×H×T) | 455×430×435 mm |
| Gewicht | 25 kg |
| Anschlüsse | USB 3.0, Strom |
| Netzspannung | 100–240 VAC, 50/60 Hz |
| Garantie | 36 Monate |
| Besondere Features | UX-Modul (Gesten), KI-Z-Achse, Touchscreen, XL-Systemplatte |
Fragen & Antworten
Wie genau misst der Vinyl UXD?
Bis zu 4 µm nach ISO 12836.
Was bringt das UX-Modul?
Projizierte Bedien-Icons auf die Systemplatte & Gestensteuerung – Workflows lassen sich direkt am Scanner starten, mit visuellen Hilfen (z. B. secondDie, 2D-Farbcodes).
Welche Kamera-Konfiguration hat das System?
Insgesamt 4 Kameras: 2× 3,2 MP und 2× 1,0 MP; plus 3 Projektoren.
Wie schnell ist der Scanner?
Vollkiefer ab 22 s (LR) bzw. 24 s (HR); weitere Zeiten siehe Tabelle.
Welche Formate exportiert der UXD?
STL & PLY – kompatibel mit exocad® DentalCAD.
